سیستم های نوبت دهی بر اساس پروتکل ارتباطی تحت شبکه
این سیستم با
هدف حذف برخی از قطعات سخت افزاری و بیشتر خذف کابل کشی بیشتر در یک سایت طراحی و
ایده آل کاهش هزینه برای مصرف کننده را هم فراهم میکند.
این سیستم از
نرم افزار نوبت دهی نصب شده بر روی سرور ، باجه های نرم افزاری نصب شده بر روی هر
یک از نودهای شبکه ، نمایشگرهای باجه با پورت
که آنها نیز به هر نود از شبکه وصل میشود ، همچنین دستگاه صدور بلیط و تابلو
نمایشگر مرکزی ؛ تشکیل شده است.

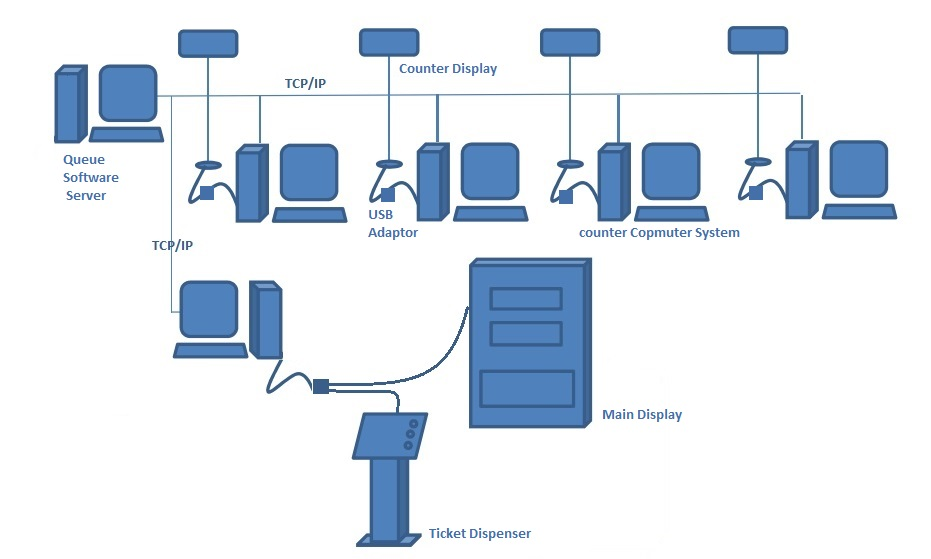

نحوه ی
اتصال و برقراری ارتباط بین اجزا سیستم نوبت دهی بر اساس پروتکل
TCP/IP
ارتباط بین اجزا
از طریق شبکه صورت میگیرد و نیاز به کابل کشی به صورت مجزا برای سیستم نوبت دهی
ندارد.
به این صورت که
چون در اکثر سایت هایی که نیاز به تجهیزات کامپیوتری دارند از کابل کشی شبکه بهره
مند هستند ، می توان در این طراحی از همین امکان استفاده کرد و بر اساس پروتکل
سیستم نوبت دهی را راه اندازی و بهره برداری کرد.
نرم افزار نوبت
دهی بر روی سرور شبکه یا یک نود مجزا از شبکه نصب میشود .
این سیستم ملاک ارتباط دیگر اجزا سیستم نوبت دهی با نرم افزار می شود. برروی هر
نود از شبکه به ازای دستگاه صفحه کلید فراخوانی نرم افزار فراخوانی یا به اصطلاح
باجه نرم افزاری نصب میگردد .
نمایشگرهای هر
باجه که دارای پورت USB
هستند به کیس
همان نود متصل شده و از همان طریق اطلاعات را جهت نمایش از نرم افزار فراخوانی
دریافت میکنند .
نمایشگر مرکزی
سیستم نوبت دهی و دستگاه صدور بلیط به صورت مجزا می توانند به نزدیک ترین نود متصل
شده و اطلاعات لازم را دریافت یا ارسال کنند. در صورت عدم وجود نود در نزدیکی آنها
میتوان از امکان
اتصال بی سیم نیز بهره برد .
در تصاویر بالا
شماره 1 تصویر کابل ارتباطی کامپیوتر باجه با مبدل
را نمایش میدهد. شماره 2 نیز تصویر پورتهای ارتباطی
میباشد که نمایشگر باجه یا دستگاه صدور بلیط یا نمایشگر مرکزی به آن متصل میگردد.
همچنین شماره 3 ورودی تغذیه (ولتاژ) مبدل
است و شماره 4 ، درگاه ارتباطی کامپیوتر باجه با مبدل
میباشد.تغذیه نمایشگر
مرکزی بسته به نوع نمایشگر از یک پاور سوئیچینگ و یا آداپتور تامین ، و دستگاه
صدور بلیط نیز از برق 220ولت بهره خواهد برد.
مزایای استفاده از سیستم نوبت دهی طراحی شده بر اساس
پروتکل ارتباطیTCP/IP
از مزایای این طراحی میتوان به تعدیل هزینه در قیمت تمام شده به دلیل حذف
کابل کشی مجزا جهت راه اندازی سیستم نوبت دهی و همچنین استفاده کمتر از قطعات سخت
افزاری جهت ارتباط بین اجزا سیستم نوبتدهی و راه اندازی سریع سیستم در سایت هایی
که از قبل مجهز به کابل کشی شبکه هستند ، اشاره کرد.
